easySpiral

Automatisches Ausplattierungsgerät

Basis

Ref. 412 000

easySpiral

Automatisches Ausplattierungsgerät

Basis

Ref. 412 000

easySpiral ist ein Ausplattierungsgerät. Es ermöglicht die Ausplattierung einer Probe von 300 bis 1,3x105 KBE/ml auf einer einzelnen Petrischale, ohne vorherige Verdünnung. Das Dispensiervolumen beträgt 50 oder 100 µL.

  • Kapazität des Stylus: 1000 µL
  • Ausplattierungs-Modi: exponentiell, kreisförmig
  • Zählbereich: von 300 bis 1,3x105 KBE/ml
  • Dauer eines Ausplattierungszyklus: 25 Sek

Präsentation

Die Spiral Methode

Mit der Spiral-Methode optimieren Sie Ihre Analysemöglichkeiten: ganz ohne Zwischenverdünnungen führen Sie eine standardisierte automatische Ausplattierung auf einer einzigen Petrischale durch und das bei einem Zählbereich von 100 bis 1 x 107 KBE/ml.

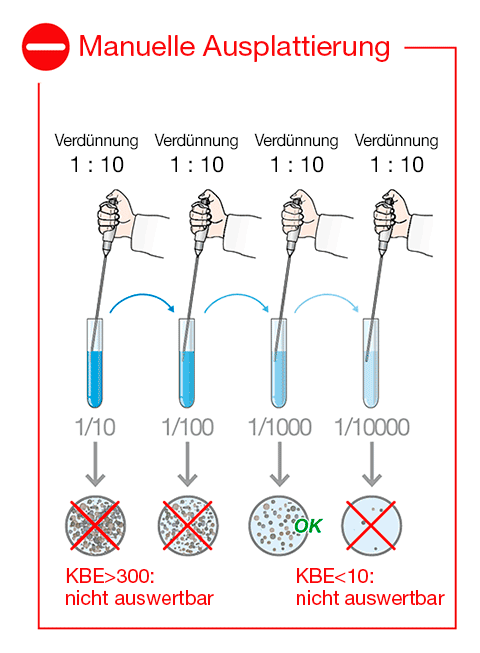

easySpiral - Manuelle Ausplattierung EN

Manuelle Ausplattierung erfordert wiederkehrende Abläufe: hier sind 4 Verdünnungsschritte und 4 Petrischalen notwendig, um eine auszählbare Petrischale zu erhalten.

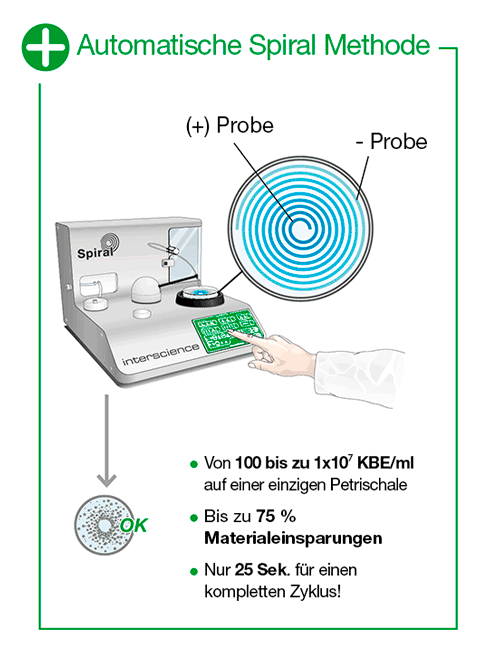

easySpiral - Automatische Spiral Methode DE

Automatische Spiral Methode ermöglicht alle Verdünnungstufenauf einer einzigen Petrischale zu analysieren!

Verbrauchsmaterial: bis zu 75 % Einsparungen!

Die exponentielle Ausplattiermethode mit dem easySpiral reduziert nicht nur Ihre Kosten für Verbrauchsmaterial, sondern auch Ihren Abfall. Weniger Verbrauchsmaterial - mehr Platz im Labor! Der easySpiral benötigt kein spezielles Verbrauchsmaterial.


Verbrauchsmaterial: bis zu 75 % Einsparungen!

Ausplattieren per Knopfdruck

Plattieren Sie schnell und einfach Ihre 90mm-Petrischalen aus. Wählen Sie zwischen zwei Ausplattieruns-Modi: exponentiell oder kreisförmig.

Exponentieller Modus

Der "exponential"-Modus ist eine Oberfächenausplattierung mit logarithmisch abnehmender Konzentration.
Sie können 50 µL oder 100 µL dispensieren und erhalten eine auswertbare Petrischale von 300 bis 105 KBE/ml.

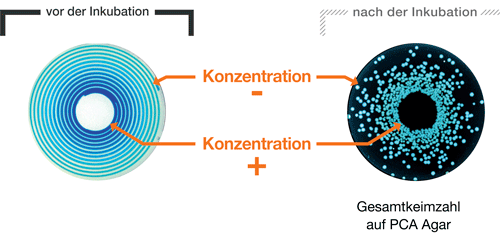

Ausplattieren - Exponentieller Modus - teilen 1 DE

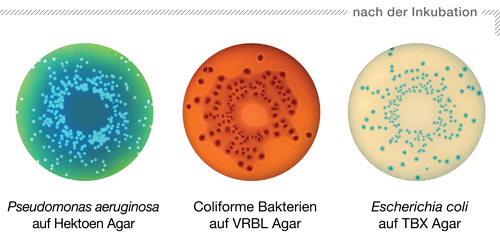

Ausplattieren - Exponentieller Modus - teilen 2 DE


easySpiral Dilute - Hochpräzise Glasspritze

Hochpräzise Glasspritze

Die Glasspritze hat eine typische Genauigkeit von 0,5 %. Sie ist genauer als eine normale Pipette und erspart außerdem deren Kalibrierung.


easySpiral - Automatische Desinfektion

Automatische Desinfektion

Reinigung des Systems und Desinfektion des Stylus mit der "Overflow"-Technologie (Überlauf). Bei Mangel an Desinfektionsflüssigkeit wird eine Kontrollleuchte eingeschaltet. PATENTIERT

Hoch-Leistungs Robotik

Der schnellrotierende Arm passt sich selbständig allen Agar-Sorten an, ohne dabei aufzusetzen. Die Ausplattierung erfolgt in 25 Sekunden (Desinfektion + Entnahme + Ausplattierung).
PATENTIERT


easySpiral - Roboterarm


easySpiral - Ergonomisch und kompakt

Kompakt
und ergonomisch


Einfache und sichere Anschlüsse

Einfache und sichere
Anschlüsse


easySpiral - Hohes Maß an Autonomie

Hohes Maß
an Autonomie

Verwendungen

Der easySpiral Plater wird zur Auszählung bei der mikrobiellen Kontrolle verwendet. Die Spiralplating-Technik wird häufig zum Nachweis von Mikroorganismen mit einem Qualitätskriterium von mehr als 100 KBE/g eingesetzt. Die ISO 4833-2 regelt den Einsatz dieser Technik für den Nachweis der Gesamtflora, die 4 oder mehr Verdünnungen vor der Ausplattierung erfordert. Die Spiraltechnik ermöglicht 4 fach Verdünnungen auf derselben Petrischale.


Lebensmittel


Pharmazie


Kosmetik


Öffentliche Institute

Videos

Videos

Von der Probenvorbereitung bis zur Auswertung - Präsentation

Video downloaden

Von der Probenahme bis zur Bakterienzählung - Präsentation (Englisch)

Video downloaden

Steigern Sie Ihre Probenvorbereitung mit BagSystem. -

Video downloaden

easySpiral - Automatische Ausplattierungsgeräte: Präsentation des Produktsortiments (Englisch)

Video downloaden

Unboxing - Automatisches Ausplattierungsgerät anhand Modell: easySpiral Dilute (Englisch)

Video downloaden

Die Spiral Methode - Wie funktioniert die Spiral Methode? (Französisch Englisch)

Video downloaden

Ressourcen

Ressourcen

Titel
Sprache
Typ
Größe
Download
PDF
4.7 MB
Sprache: Englisch
easySpiral Broschüre
PDF
3.8 MB
Sprache: Englisch
Broschüre für Serie easySpiral
PDF
132.4 kB
Sprache: Englisch
easySpiral-Datenblatt
PDF
216.6 kB
Sprache: Englisch
EC Zertifikat Laborhomogenisatoren und Automatische Ausplattierungsgeräte
PDF
557.3 kB
Sprache: Französisch, Englisch
ISO 9001 Zertifikat
PDF
2.9 MB
Sprache: Englisch
Sicherheitsdatenblatt EnzyClear
(413 029)
PDF
2 MB
Sprache: Englisch
Sicherheitsdatenblatt blaue Farbe (415 530)
PDF
4.5 MB
Sprache: Deutsch
Katalog Deutsch
Z
Zip
1.1 MB
Foto easySpiral - GL 45
Z
Zip
1.1 MB
Foto easySpiral - Petri
Titel
Sprache
Typ
Größe
Download
PDF
824.6 kB
Sprache: Englisch
Anmerkung zur Anwendung: Validierung der Aussaat easySpiral/easySpiral Pro im absteigenden Exponentialmodus
Titel
Sprache
Typ
Größe
Download
PDF
1.7 MB
Sprache: Englisch
Veröffentlichung:  2023
Herstellung von Spritzen und Kapseln für die fäkale Mikrobiota-Transplantation (FMT) mit Geräten von Interscience
PDF
2.9 MB
Sprache: Englisch
Veröffentlichung:  2023
Das Verhalten von Staphylococcus aureus auf künstlichen Oberflächen, die die Umgebung des Knochens nachahmen (auf Englisch)
PDF
561 kB
Sprache: Englisch
Veröffentlichung:  2014
Evaluierung des neuen chromogenen Brilliance GBS-Mediums für das Screening von Streptococcus agalactiae Vaginalkolonisation bei schwangeren Frauen
Titel
Sprache
Typ
Größe
Download
Titel
Sprache
Typ
Größe
Download
Titel
Sprache
Typ
Größe
Download
Z
Zip
434.5 kB
413 001 - Foto Schutzgehäuse für Ausplattierungsgeräte
Z
Zip
1.9 MB
413 002 - Foto 2-Liter-Flasche (GL45)
Z
Zip
624.4 kB
413 004 - Foto Spritze (1 ml)
Z
Zip
852.7 kB
413 014 - Foto easySpiral Zählraster (90 mm)
Z
Zip
691.9 kB
413 016 - Foto Eppendorf Träger 0.5 ml
Z
Zip
1.4 MB
413 017 - Foto Eppendorf Träger 1,5 ml und 2 ml
Z
Zip
725.5 kB
413 018 - Foto Träger für Dilucup
Z
Zip
926 kB
413 019 - Foto Anpassbare Platte für Petrischale (90–150 mm)
Z
Zip
1017.8 kB
413 029 - Foto EnzyClear
Z
Zip
903 kB
413 030 - Foto 500 ml Flasche (GL45)
Z
Zip
1.5 MB
414 001 - Foto Stylus (1 ml)
Z
Zip
1.1 MB
414 003 - Foto Wartungs-Kit für Ausplattierungsgerät (1 ml)
Z
Zip
323.6 kB
415 100 - Foto Becher DB5
Z
Zip
605.6 kB
415 530 - Foto Färbemittel für Ausplattierungsgerät
Titel
Sprache
Typ
Größe
Download
Z
Zip
205.8 kB
412 004 - Foto Schnellkupplungen (männlich)
Z
Zip
254.2 kB
413 003 - Foto Anschlusskit für GL45-Flasche
Z
Zip
597 kB
413 006 - Foto Schläuche
Z
Zip
1.6 MB
413 009 - Foto Filter für Spülblock
Z
Zip
2.5 MB
413 028 -Foto Schlauchgewicht (Ø 3 mm)
Z
Zip
491.8 kB
414 004 - Foto Doppel-Anschlusskit für GL45-Flasche
Z
Zip
745.4 kB
513 023 - Foto PTFE Filter 0.2 µl (Ø 25 mm)

Spezifikationen

Spezifikationen

easySpiral
Referenz (Artikelnr.) 412 000
ÜBERBLICK
Von einem Mikroprozessor gesteuert N
Alles aus rostfreiem Edelstahl N
Automatische Reinigungsprogramm N
Probenahme Becher (DB 50) N
SPEZIFIKATIONEN
Kapazität des Schlauches 1 000 µL
Dispensiervolumen 50 µL und 100 µL
Zählbereich Von 300 bis 1,3x105 KBE/ml
Dauer der Probenahme +
1 Desinfektion + 1 Ausplattierung
25 Sek
Druck im Stylus Bis zu 8 bar
Laufzeit mit Desinfektionsmittel (normale Reinigung) 1 000 Zyklen (2 l Flaschen)
Laufzeit mit destilliertem Wasser (normale Reinigung) 600 Zyklen (2 l Flaschen)
Aufeinanderfolgende Ausplattierung mit derselben Probe Bis zu 20 Petrischalen (50 µL)
Ausplattierungsmodus exponentiell (Spiral Methode): Durchmesser der verfügbarten Petrischalen 90 mm
Ausplattierungsmodus kreisförmig: Durchmesser der verfügbarten Petrischalen 90 mm
Stromversorgung 100-240 V~ 50-60 Hz
Sicherungen T1,6A L 250V 5x20 mm
Leistung 45 W
Garantie 1 Jahr
Schutzfaktor IP10
Verfügbarkeit von Ersatzteilen 10 Jahre
In Übereinstimmung mit ISO 7218, ISO 4833-2, FDA BAM (Bacteriological Analytical Manual) und AOAC 977.27
NACHVERFOLGBARKEIT
Nachverfolgbarkeit ExcelTM, LIMS, dataLink
GEWICHT UND ABMESSUNGEN
Maßen (B x T x H): easySpiral 39,4 x 42,1 x 28,9 cm
Maßen (B x T x H): easySpiral + Schutzgehäuse (Ref. 413 001) 46,3 x 42,1 x 30 cm
Nettogewicht: easySpiral 16,30 kg
Nettogewicht: easySpiral + Schutzgehäuse (Ref. 413 001) 18,30 kg
Verpackung (B x T x H): easySpiral 60 x 50 x 55 cm
Verpackung (B x T x H): Schutzgehäuse (Ref. 413 001) 59 x 37 x 29 cm
Bruttogewicht: easySpiral 25.40 kg
Bruttogewicht: easySpiral + Schutzgehäuse (Ref. 413 001) 28,60 kg (2 kartons)
GELIEFERT MIT
1 Petrischalenadapter für 90 mm Platten, 1 Färbemittel für Kontrollversuche, 1 Spritze mit einem Silikonschlauch, 1 Spiral-Zählschablone: 90 mm Platte, Röhrchenständer für Prüfung, Set mit 2 Filtern, 1000 Becher DB50, 1 EnzyClear, 4 autoklavierbare Schlauch-Sets für GL45-Flaschendeckel, 1 autoklavierbare Schlauch-Sets Doppel-Konnektor für GL 45-Flaschendeckel, 1 Stylus, 1 Netzkabel, 1 Handbuch, 1 Bedienungsanleitung für EnzyClear
easySpiral
Referenz (Artikelnr.) 412 000
ÜBERBLICK
Von einem Mikroprozessor gesteuert N
Alles aus rostfreiem Edelstahl N
Automatische Reinigungsprogramm N
Probenahme Becher (DB 50) N
SPEZIFIKATIONEN
Kapazität des Schlauches 1 000 µL
Dispensiervolumen 50 µL und 100 µL
Zählbereich Von 300 bis 1,3x105 KBE/ml
Dauer der Probenahme +
1 Desinfektion + 1 Ausplattierung
25 Sek
Druck im Stylus Bis zu 8 bar
Laufzeit mit Desinfektionsmittel (normale Reinigung) 1 000 Zyklen (2 l Flaschen)
Laufzeit mit destilliertem Wasser (normale Reinigung) 600 Zyklen (2 l Flaschen)
Aufeinanderfolgende Ausplattierung mit derselben Probe Bis zu 20 Petrischalen (50 µL)
Ausplattierungsmodus exponentiell (Spiral Methode): Durchmesser der verfügbarten Petrischalen 90 mm
Ausplattierungsmodus kreisförmig: Durchmesser der verfügbarten Petrischalen 90 mm
Stromversorgung 100-240 V~ 50-60 Hz
Sicherungen T1,6A L 250V 5x20 mm
Leistung 45 W
Garantie 1 Jahr
Schutzfaktor IP10
Verfügbarkeit von Ersatzteilen 10 Jahre
In Übereinstimmung mit ISO 7218, ISO 4833-2, FDA BAM (Bacteriological Analytical Manual) und AOAC 977.27
NACHVERFOLGBARKEIT
Nachverfolgbarkeit ExcelTM, LIMS, dataLink
GEWICHT UND ABMESSUNGEN
Maßen (B x T x H): easySpiral 39,4 x 42,1 x 28,9 cm
Maßen (B x T x H): easySpiral + Schutzgehäuse (Ref. 413 001) 46,3 x 42,1 x 30 cm
Nettogewicht: easySpiral 16,30 kg
Nettogewicht: easySpiral + Schutzgehäuse (Ref. 413 001) 18,30 kg
Verpackung (B x T x H): easySpiral 60 x 50 x 55 cm
Verpackung (B x T x H): Schutzgehäuse (Ref. 413 001) 59 x 37 x 29 cm
Bruttogewicht: easySpiral 25.40 kg
Bruttogewicht: easySpiral + Schutzgehäuse (Ref. 413 001) 28,60 kg (2 kartons)
GELIEFERT MIT
1 Petrischalenadapter für 90 mm Platten, 1 Färbemittel für Kontrollversuche, 1 Spritze mit einem Silikonschlauch, 1 Spiral-Zählschablone: 90 mm Platte, Röhrchenständer für Prüfung, Set mit 2 Filtern, 1000 Becher DB50, 1 EnzyClear, 4 autoklavierbare Schlauch-Sets für GL45-Flaschendeckel, 1 autoklavierbare Schlauch-Sets Doppel-Konnektor für GL 45-Flaschendeckel, 1 Stylus, 1 Netzkabel, 1 Handbuch, 1 Bedienungsanleitung für EnzyClear

GLP-konforme Verwendung (Gute Laborpraxis)

Hergestellt von Interlab für Interscience, ein ISO 9001 - zertifiziertes Unternehmen.

Zubehör

Zubehör

Schutzgehäuse für Ausplattierungsgeräte

Ref. 413 001

Transparentes Gehäuse zum Arbeiten außerhalb eines Laborabzugs

Verpackungsmaße: 59x37x29 cm
Bruttogewicht: 3,20 kg
Menge: 1

2-Liter-Flasche (GL45)

Ref. 413 002

Set von 3 x GL45 Glasflaschen (2 l), autoklavierbar

Verpackungsmaße: 37x37x37 cm
Bruttogewicht: 4,10 kg
Menge: 3

Spritze (1 ml)

Ref. 413 004

Spritze (Kapazität: 1000 µL)

Verpackungsmaße: 25x10x10 cm
Bruttogewicht: 0,03 kg
Menge: 1

easySpiral Zählraster (90 mm)

Ref. 413 014

Zählraster für Petrischalen Ø 90 mm

Verpackungsmaße: 25x10x3 cm
Bruttogewicht: 0,12 kg
Menge: 1

Träger für Eppendorf 0,5 ml

Ref. 413 016

Träger für EppendorfTM - Probenaufnahme 0,5 ml

Verpackungsmaße: 12x10x8 cm
Bruttogewicht: 0,05 kg
Menge: 1

Träger für Eppendorf 1,5 ml und 2 ml

Ref. 413 017

Träger für EppendorfTM - Probenaufnahme 1,5 ml und 2 ml

Verpackungsmaße: 12x10x8 cm
Bruttogewicht: 0,05 kg
Menge: 1

Träger für Dilucup

Ref. 413 018

Träger für DilucupTM

Verpackungsmaße: 12x10x8 cm
Bruttogewicht: 0,02 kg
Menge: 1

Anpassbare Platte für Petrischale (90–150 mm)

Ref. 413 019

Anpassbare Halterung für Petrischalen 90–50 mm

Verpackungsmaße: 25x10x10 cm
Bruttogewicht: 0,25 kg
Menge: 1

EnzyClear

Ref. 413 029

Reinigungsmittel zur Reinigung und Vordesinfektion von Ausplattierungsgeräten.
300 g

Verpackungsmaße: Ø 90 - H: 11 cm
Bruttogewicht: 0,37 kg
Menge: 1

500 ml Flasche (GL45)

Ref. 413 030

GL45 Glasflasche (500 ml), autoklavierbar

Verpackungsmaße: 20x10x10 cm
Bruttogewicht: 0,5 kg
Menge: 1

Stylus (1 ml)

Ref. 414 001

Stylus 1 ml

Verpackungsmaße: 25x10x10 cm
Bruttogewicht: 0,28 kg
Menge: 1

Wartungskit für Ausplattierer (1 ml)

Ref. 414 003

Wartungsset bestehend aus: 1 Stylus, 1 Spritze mit Silikonschlauch, (ref 413 006), 1 Tube Schmiermittel, 8 Filter, 2 Schnellkupplungen

Verpackungsmaße: 31x21,5x10 cm
Bruttogewicht: 0,52 kg
Menge: 1

Becher (DB 50)

Ref. 415 100

1000 Becher für easySpiral (5 ml)

Verpackungsmaße: 34x22x12 cm
Bruttogewicht: 1,50 kg
Menge: 1000

Blauer Farbstoff für Ausplattierungsgeräte

Ref. 415 530

Farbstoff für easySpiral Tests (125 ml)

Verpackungsmaße: 12x10x8 cm
Bruttogewicht: 0,15 kg
Menge: 1

Schläuche

Schläuche

A Anschlusskit für GL45-Flasche

413 003 - Anschlusskit für GL45-Flasche

  • C Schlauchbeschwerer
  • E PTFE-Filter

Schnellkupplungen (männlich)

Ref. 412 004

Satz mit 3 männlichen Schnellanschlüssen

Verpackungsmaße: 17x16x7 cm
Bruttogewicht: 0,05kg
Menge: 3

A

Anschlusskit für GL45-Flasche

Ref. 413 003

Autoklavierbares Anschlusskit für GL45-Flasche

Verpackungsmaße: 12x10x8 cm
Bruttogewicht: 0,08 kg
Menge: 1

Schlauch

Ref. 413 006

Silikonschlauch mit Filter für Reinigungspumpe

Verpackungsmaße: 12x10x8 cm
Bruttogewicht: 0,04 kg
Menge: 1

Filter für Spülbad

Ref. 413 009

Set mit 2 Filtern für das Spülbad

Verpackungsmaße: 12x10x8 cm
Bruttogewicht: 0,02 kg
Menge: 2

C

Schlauchbeschwerer (Ø 3 mm)

Ref. 413 028

Set mit 5 Schlauchbeschwerern (Innendurchmesser 3 mm)

Verpackungsmaße: 12x8 cm
Bruttogewicht: 0,04 kg
Menge: 5

Doppel-Anschlusskit für GL45-Flasche

Ref. 414 004

Doppel-Anschlusskit für GL45-Flasche

Verpackungsmaße: 18x25 cm
Bruttogewicht: 0,08 kg
Menge: 1

E

PTFE-Filter 0.2 µm
(Ø 25 mm)

Ref. 513 023

Satz mit 5 autoklavierbaren PTFE-Filtern (0,2 µm) für GL45-Flasche

Verpackungsmaße: 12x10x8 cm
Bruttogewicht: 0,02 kg
Menge: 5
