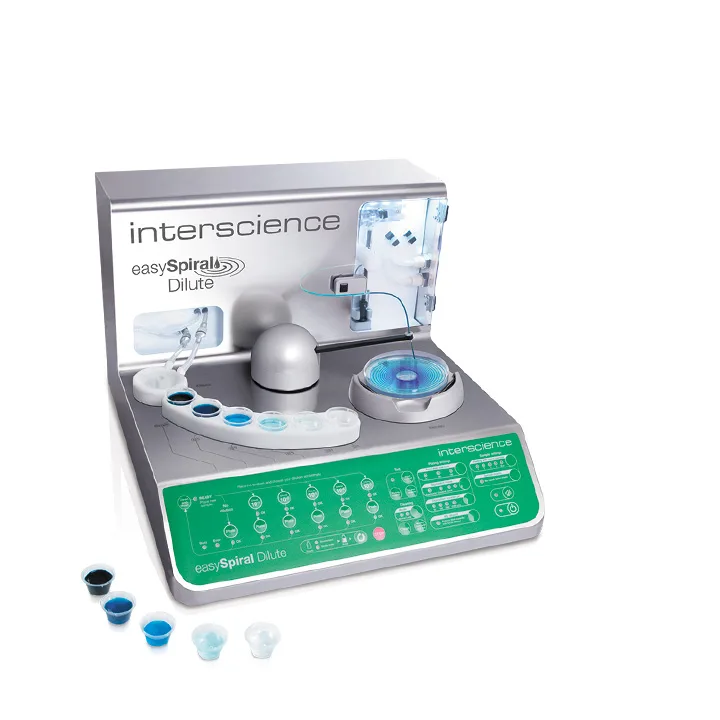

easySpiral Dilute イージースパイラル ダイリュート

自動希釈+菌液塗抹装置

希釈と塗抹を一台で

Ref. 414 000

easySpiral Dilute イージースパイラル ダイリュート

自動希釈+菌液塗抹装置

希釈と塗抹を一台で

Ref. 414 000

イージースパイラル ダイリュートは定量塗抹システムに希釈機能がプラスされた自動希釈+菌液塗抹装置です。10倍段階希釈と塗抹を一枚のシャーレ上に 6サイクルまで行うことができます。サンプルのカウントレンジは30 〜 1 x 1012 CFU/mLで、希釈と塗抹を自動的に行います。

  • 自動的に連続5回の10倍希釈
  • 塗抹モード : スパイラル、均一、サークル、混釈
  • カウントレンジ: 30 〜 1x1012 CFU/mL
  • 消毒、希釈5回、塗抹のサイクルを134秒で

プレゼンテーション

連続希釈に革命!

イージースパイラル ダイリュートは10-5又はそれ以上の希釈を自動に行い、9 mLチューブの準備は不要です。特許


easySpiral Dilute - サンプルをセット JP

サンプルをセット

サンプル菌液を小ビーカーにセットし、10-1 から10-5までの希釈倍率を選びます。


easySpiral Dilute -希釈 JP

自動希釈

サンプルを自動的に5回まで希釈します。


easySpiral Dilute -塗抹 JP

自動塗抹

サンプルを一枚のシャーレ上に定量塗抹します。(カウントレンジ: 30 〜 1x1012 CFU/mL)。

スパイラル塗抹法

スパイラル塗抹法は、希釈回数を減らすと同時に分析能力を向上させます。定量塗抹を自動的に一枚のシャーレ上に!(カウントレンジ : 100 〜 1x107 CFU/mL)。


easySpiral - 手動播種 JP

マニュアル法では、繰り返しの動作を必要とします: 一枚の良好で分析可能なシャーレを得るためには、少なくとも4回の希釈と連続塗抹が必要です。


easySpiral - 自動播種 JP

スパイラル法では一枚のシャーレ上に分析することができます!

作業時間と消耗器材を50%削減

イージースパイラル ダイリュート使用で作業時間と消耗器材を50%削減することができます。 塗抹サイクル(消毒1回、希釈5回、塗抹1回)に要する時間はわずか134秒です。

例:50個のサンプルの10-7 希釈と10-5、10-6、10-7 の塗抹


Ensemencement - 従来法 JP


Ensemencement - イージースパイラル ダイリュート JP

自動塗抹

55mm、90mm 及び150 mmのシャーレ上に迅速、簡単に塗抹します。
スパイラル、均一、サークル、混釈の4つの塗抹モードから選ぶことができます。

スパイラルモード

スパイラルモードでは回転する表面に、中央から周辺に濃度が減少していくよう塗抹されます。塗抹容量は50 µL, 100 µL, 200 µL及びプログラム可能。

一枚のシャーレ上のカウントレンジ:100 〜 1 x 1012 CFU/mL


播種 - スパイラルモードで - 部分 1 JP


播種 - スパイラルモードで - 部分 2 JP

均一モード

均一モードではシャーレ表面へ均一に塗抹します。 塗抹容量は50 µL、100 µL、200 µL及びプログラム可能。

シャーレの淵にコロニーが無く、コロニーカウントが容易にできます。


播種 - 均一モード- 部分 1 JP


播種 - 均一モード- 部分 2 JP

サークルモード

サークルモードでは一枚のシャーレ上に3種又は6種のサンプル希釈が塗抹されます。内側のサークルに10 µL、中心部に 16 µL、外側のサークルに25 µLを塗抹します。

使用するシャーレの数を削減 !


プレーティング - スパイラルモード -パート 1 JP


プレーティング - サークルモード - パート 2 JP

混釈モード

イージースパイラル ダイリュートは、混釈モードでは空のシャーレの底にサンプルをデポジットします。ユーザーは、そのシャーレの中に寒天培地を流し均一に混ぜます。50 µL、100 µL、200 µL 又はお好みのボリュームをプログラムして塗抹することができます。

広がるコロニーの場合、カウントが容易になります。薬局方(pharmacopeia)に対応。


プレーティング - 混釈モード - パート 1 JP


プレーティング - 混釈モード - パート 2 JP


easySpiral Dilute - 高精度のガラス製シリンジ

高精度のガラス製シリンジ

ガラス製シリンジ使用時の精度は0.5 %です。
標準のピペットより高精度で、キャリブレーションの必要もありません。


easySpiral - 自動消毒

自動消毒

オーバーフロー テクノロジーでスタイラスを自動的に完全消毒します。消毒液が無くなくなると点灯して知らせます。特許

超スピードで自動化

超スピードのロータリーアームは全てのタイプの寒天培地に適応し、その上に溝を作りません。塗抹サイクル(消毒、希釈5回、塗抹)をわずか134秒で行います。
特許


easySpiral Dilute - 超スピードで自動化

dataLinkでトレー
サビリティを確保します

dataLinkおよびdataLink proを使用すると、サンプル塗抹から自動コロニーカウントまでを追跡することができます。

ラベルにパラメータ情報を設定し、シャーレの側面に貼り付けます。このようにしてコロニーカウントが最適化されます。


<span lang='fr'> Système de traçabilité avec dataLink</span>


easySpiral Dilute - コンパクトで エルゴノミック

コンパクトで
エルゴノミック


シンプルで安全 なコネクション

シンプルで安全
なコネクション


easySpiral Dilute - 大きなオートノミー

大きなオー
トノミー


トレーサビリティ

USB経由で容量
のプログラム可能

アプリケーション

easySpiral Diluteイージースパイラルダイリュート自動希釈+菌液塗抹装置は食品、医薬品、化粧品、パブリックリサーチでのあらゆるタイプの微生物学的分析に使用されています。


Applications - Alimentaire JP


医薬品


化粧品


パブリック・リサーチ

動画

動画

サンプル採取からバクテリア分析まで - (字幕日本語)

動画をダウンロード

サンプリングから細菌数カウントまで - 概要 (英語)

動画をダウンロード

BagSystemでサンプル前処理を強化しましょう -

動画をダウンロード

easySpiral - 自動塗抹装置: シリーズ総覧 (英語)

動画をダウンロード

Unboxing - 自動塗抹装置: easySpiral Dilute モデル (日本語)

動画をダウンロード

スパイラル塗抹法 - どのように作動しますか? (フランス語、英語)

動画をダウンロード

dataLink pro - シャーレ側面にラベリング

動画をダウンロード

リソース

リソース

タイトル
言語
タイプ
サイズ
ダウンロード
PDF
8 Mb
言語 : 日本語
easySpiral Dilute パンフレット
PDF
161.4 kb
言語 : 英語
easySpiral Dilute テクニカル・ファイル
PDF
235.3 kb
言語 : 英語
バーコードリーダーテクニカル・ファイル
PDF
226.8 kb
言語 : 英語
小ビーカーDB 50 テクニカル・ファイル
PDF
216.6 kb
言語 : 英語
EC 証明書 ラボラトリー用ホモジナイザーそして 自動菌液塗抹装置
PDF
557.3 kb
言語 : フランス語英語
ISO 9001 証明書
PDF
2.9 Mb
言語 : 英語
EnzyClear 安全性データシート (413 029)
PDF
2 Mb
言語 : 英語
青色染料安全性データシート(415 530)
PDF
1.4 Mb
言語 : 英語
データリンク フライヤー
PDF
46.2 Mb
言語 : 日本語
日本語カタログ
Z
Zip
1.2 Mb
easySpiral Dilute - 小ビ-カ- 写真
Z
Zip
1.2 Mb
easySpiral Dilute - 個の瓶 写真
タイトル
言語
タイプ
サイズ
ダウンロード
PDF
824.6 kb
言語 : 英語
アプリケーション・ノート - easySpiral / easySpiral Pro による減少指数関数モードで塗抹の際のバリデーション
タイトル
言語
タイプ
サイズ
ダウンロード
PDF
1.7 Mb
言語 : 英語
出版 : 2023年
インターサイエンス社製装置を使用した糞便微生物移植(FMT)用シリンジおよびカプセルの製造
PDF
2.9 Mb
言語 : 英語
出版 : 2023年
骨環境を模倣した人工表面上での黄色ブドウ球菌の挙動 (英語)
PDF
561 kb
言語 : 英語
出版 : 2014年
妊婦における Streptococcus agalactiae による膣内コロニー形成のスクリーニングのための新しいクロモジェニック培地 Brilliance GBS の評価
タイトル
言語
タイプ
サイズ
ダウンロード
タイトル
言語
タイプ
サイズ
ダウンロード
タイトル
言語
タイプ
サイズ
ダウンロード
Z
Zip
817.7 kb
410 100 - データリンク写真
Z
Zip
842.5 kb
410 100 - データリンク 2 写真
Z
Zip
434.5 kb
413 001 - easySpiral 用保護ハウジング写真
Z
Zip
1017.8 kb
413 029 - EnzyClear 写真
Z
Zip
722 kb
414 002 - Eppendorf (1.5 mL)用サポート写真
Z
Zip
1.1 Mb
414 003 -メンテナンス・キット(1 mL) 写真
Z
Zip
323.6 kb
415 100 - 小ビーカーDB 50 写真
Z
Zip
605.6 kb
415 530 - 青色の染料写真
Z
Zip
499 kb
522 000 - 写真バーコードリーダー
タイトル
言語
タイプ
サイズ
ダウンロード
Z
Zip
254.2 kb
413 003 - GL45 ガラスボトル用コネクションキット写真
Z
Zip
597 kb
413 006 - チューブ写真
Z
Zip
1.6 Mb
413 009 - リンスバス用フィルター写真
Z
Zip
2.5 Mb
413 028 -チューブ付属錘 3 mm 写真
Z
Zip
491.8 kb
414 004 - GL45 ボトル用ダブルコネクションキット写真
Z
Zip
745.4 kb
513 023 - 写真オ-トクレ-ブ可のフィルタ- (0.2 µL)5個

仕様

仕様

easySpiral Dilute
製品番号 414 000
概要
マイクロプロセッサーによる制御 N
ステンレス製 N
自動消毒プログラム N
吸入時間及び容量をUSB経由でプログラム可 N
DB50ビーカーからのサンプリング N
My diluent (マイディリュエント) モード機能 (特殊希釈液に対応) N
希釈/塗抹前にサンプル液ミキシング N
仕様
1サイクルでの10倍希釈の回数 5 回
シリンジ容量 1 000 µL
プリセット塗抹容量 50 µL、100 µL、200 µL
カウントレンジ 30 〜 1x1012 CFU/mL
サンプルピペティング + 消毒
+ 塗抹に要する時間
25 秒
消毒1回 + 希釈5回 + 1希釈の塗抹1回に要する時間 134 秒
消毒1回 + 希釈5回 + 各希釈1回塗抹に要する時間 234 秒
スタイラス中の圧力 最高 8バー
消毒液オートノミー (通常モード) 1000サイクル (2 Lボトル)
希釈液オートノミー 63サイクル(2 Lボトル)
使用推奨される希釈液 生理食塩水、リンガー溶液
同じサンプルの連続塗抹回数 シャーレ(50 µL) 20枚まで
スパイラルモードで使用可能なシャーレの直径 Ø90 mm、Ø150 mm
サークルモードで使用可能なシャーレの直径 3 希釈の場合 Ø90 mm、6 希釈の場合Ø150 mm
均一モードで使用可能なシャーレの直径 Ø55 mm、Ø90 mm、Ø150 mm
混釈モードで使用可能なシャーレの直径 Ø55 mm、Ø90 mm、Ø150 mm
USB経由でプログラムできる塗抹容量 10 µL 〜 1000 µL
電圧 / 周波数 100-240 V~ 50-60 Hz
ヒューズ T1.6A L 250V 5x20 mm
電力 45 W
保証期間 (保証登録後) 1 年
プロテクションレベル IP10
スペアパーツの入手可能期間 10 年
準拠規格 ISO 7218、ISO 4833-2、FDA BAM (Bacteriological Analytical Manual)、AOAC 977.27
トレーサビリティ
トレーサビリティ Excel™、LIMS、dataLink
重量及びサイズ
サイズ (w x d x h): イージースパイラル 39.4 x 42.1 x 28.9 cm
サイズ (w x d x h) : イージースパイラル + 保護ハウジング (Ref. 413 001) 46.3 x 42.1 x 30 cm
重量 : イージースパイラル 16.6 kg
重量 : イージースパイラル
+ 保護ハウジング (Ref. 413 001)
18.6 kg
ボックスサイズ (w x d x h) :
イージースパイラル
60 x 50 x 55 cm
ボックスサイズ (w x d x h) :
保護ハウジング (Ref. 413 001)
59 x 37 x 29 cm
総重量 : イージースパイラル 26.7 kg
総重量 : イージースパイラル
+ 保護ハウジング (Ref. 413 001)
29.9 kg (2 箱)
付属品
Ø 90 mm シャーレリング 1 個 (出荷時本体セット済)、テスト用の青色染料、シリコンチューブ付きのシリンジ 1 個、シャーレ(60-70 mm)用サポート 1 個、Ø 150mm シャーレリング 1 個、スパイラルカウンティンググリッド Ø 90 mm 1枚、サークルカウンティンググリッド
Ø 90mm 1 枚、フィルター 2 枚セット、ソフトウェア、USB ケーブル A/B、スパイラルカウンティンググリッド Ø150mm 1 枚、サークルカウンティンググリッド Ø 150 mm 1 枚、DB50 ビーカー1000 個、EnzyClear 液体洗剤、GL45 ボトル用接続キット 4 個、GL45 ボトル用ダブル接続キット 1v個、スタイラス 1 個、電源コード、取扱説明書、適合証明書/保証書、EnzyClear 説明書
easySpiral Dilute
製品番号 414 000
概要
マイクロプロセッサーによる制御 N
ステンレス製 N
自動消毒プログラム N
吸入時間及び容量をUSB経由でプログラム可 N
DB50ビーカーからのサンプリング N
My diluent (マイディリュエント) モード機能 (特殊希釈液に対応) N
希釈/塗抹前にサンプル液ミキシング N
仕様
1サイクルでの10倍希釈の回数 5 回
シリンジ容量 1 000 µL
プリセット塗抹容量 50 µL、100 µL、200 µL
カウントレンジ 30 〜 1x1012 CFU/mL
サンプルピペティング + 消毒
+ 塗抹に要する時間
25 秒
消毒1回 + 希釈5回 + 1希釈の塗抹1回に要する時間 134 秒
消毒1回 + 希釈5回 + 各希釈1回塗抹に要する時間 234 秒
スタイラス中の圧力 最高 8バー
消毒液オートノミー (通常モード) 1000サイクル (2 Lボトル)
希釈液オートノミー 63サイクル(2 Lボトル)
使用推奨される希釈液 生理食塩水、リンガー溶液
同じサンプルの連続塗抹回数 シャーレ(50 µL) 20枚まで
スパイラルモードで使用可能なシャーレの直径 Ø90 mm、Ø150 mm
サークルモードで使用可能なシャーレの直径 3 希釈の場合 Ø90 mm、6 希釈の場合Ø150 mm
均一モードで使用可能なシャーレの直径 Ø55 mm、Ø90 mm、Ø150 mm
混釈モードで使用可能なシャーレの直径 Ø55 mm、Ø90 mm、Ø150 mm
USB経由でプログラムできる塗抹容量 10 µL 〜 1000 µL
電圧 / 周波数 100-240 V~ 50-60 Hz
ヒューズ T1.6A L 250V 5x20 mm
電力 45 W
保証期間 (保証登録後) 1 年
プロテクションレベル IP10
スペアパーツの入手可能期間 10 年
準拠規格 ISO 7218、ISO 4833-2、FDA BAM (Bacteriological Analytical Manual)、AOAC 977.27
トレーサビリティ
トレーサビリティ Excel™、LIMS、dataLink
重量及びサイズ
サイズ (w x d x h): イージースパイラル 39.4 x 42.1 x 28.9 cm
サイズ (w x d x h) : イージースパイラル + 保護ハウジング (Ref. 413 001) 46.3 x 42.1 x 30 cm
重量 : イージースパイラル 16.6 kg
重量 : イージースパイラル
+ 保護ハウジング (Ref. 413 001)
18.6 kg
ボックスサイズ (w x d x h) :
イージースパイラル
60 x 50 x 55 cm
ボックスサイズ (w x d x h) :
保護ハウジング (Ref. 413 001)
59 x 37 x 29 cm
総重量 : イージースパイラル 26.7 kg
総重量 : イージースパイラル
+ 保護ハウジング (Ref. 413 001)
29.9 kg (2 箱)
付属品
Ø 90 mm シャーレリング 1 個 (出荷時本体セット済)、テスト用の青色染料、シリコンチューブ付きのシリンジ 1 個、シャーレ(60-70 mm)用サポート 1 個、Ø 150mm シャーレリング 1 個、スパイラルカウンティンググリッド Ø 90 mm 1枚、サークルカウンティンググリッド
Ø 90mm 1 枚、フィルター 2 枚セット、ソフトウェア、USB ケーブル A/B、スパイラルカウンティンググリッド Ø150mm 1 枚、サークルカウンティンググリッド Ø 150 mm 1 枚、DB50 ビーカー1000 個、EnzyClear 液体洗剤、GL45 ボトル用接続キット 4 個、GL45 ボトル用ダブル接続キット 1v個、スタイラス 1 個、電源コード、取扱説明書、適合証明書/保証書、EnzyClear 説明書

GLP (Good Laboratory Practice) に準拠。

Interscience の製品は、ISO 9001 に認証された Interlab により製造されています。

オプション

オプション

プリンター用ステッカー

Ref. 410 120

感熱式プリンター用ラベルロール - ラベルサイズ : 45 x 10 mm

箱サイズ : 18x25 cm
総重量 : 0.47 kg
数量 : 2x2500

シャーレ(50-60 mm)用サポート

Ref. 412 010

ø 50〜60 mmシャーレ用マルチ対応サポート

シャーレ(60-70 mm)用サポート

Ref. 412 011

ø 60〜70 mmシャーレ用マルチ対応サポート

シャーレ(70-80 mm)用サポート

Ref. 412 012

ø 70〜80 mmシャーレ用マルチ対応サポート

シャーレ(80-90 mm)用サポート

Ref. 412 013

ø 80〜90 mmシャーレ用マルチ対応サポート

easySpiral 用保護ハウジング

Ref. 413 001

ラミナーフロー外で操作用透明ハウジング

2Lガラスボトル (GL45)

Ref. 413 002

GL45 ガラスボトル (2L) 3個セット、オートクレーブ可

ボックス : 37x37x37 cm
総重量 : 4.10 kg
数量 : 3

シリンジ (1mL)

Ref. 413 004

シリンジ (1000 µL)

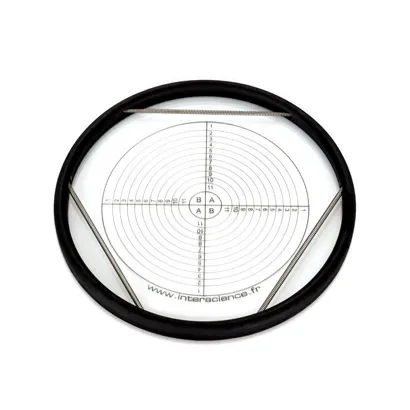

Spiral カウンティンググリッド(90 mm)

Ref. 413 014

ø 90 mmシャーレ用 easySpiral カウンティンググリッド

Spiral カウンティンググリッド (150 mm)

Ref. 413 015

ø 150 mmシャーレ用 easySpiral カウンティンググリッド

シャーレ(90-150 mm)用調節可能アダプター

Ref. 413 019

シャーレ(90 - 150 mm)用マルチアダプター

サークルモード カウンティング グリッド(90 mm)

Ref. 413 026

ø 90 mm シャーレ用サークルモード カウンティング グリッド

サークルモード カウンティング グリッド(150 mm)

Ref. 413 027

ø 150 mm シャーレ用サークルモード カウンティング グリッド

EnzyClear

Ref. 413 029

easySpiral 用洗浄及びプレ消毒のための洗剤

スタイラス(1 mL)

Ref. 414 001

スタイラス(1 mL)

EppendorfTM (1.5 mL)用サポート

Ref. 414 002

easySpiral Dilute のためのサンプル1.5 mL吸入用 EppendorfTM サポート

イージースパイラルのためのメンテナンスキット (1 mL)

Ref. 414 003

メンテナンスキットの内容:スタイラス1個、シリンジ1個、シリコン製チューブ1個、グリースチューブ1個、フィルター8個、クイックコネクター2個

箱サイズ : 31x21.5x10 cm
総重量 : 0.52 kg
数量 : 1

サンプルカップ (DB 50)

Ref. 415 100

easySpiral 用サンプルカップ(5 mL)1000個

ボックス: 34x22x12 cm
総重量: 1,50 kg
数量: 1000

easySpiral 用青色染料

Ref. 415 530

easySpiral テスト用青色染料 (125 mL)

ボックス: 12x10x8 cm
総重量: 0,15 kg
数量: 1

dataLink pro プリンターのためのラベル

Ref. 439 051

dataLink pro プリンター のためのラベルロール3個セット
ラベルサイズ : 5 x 50 mm

箱サイズ : 25.7x21.5x10.5 cm
総重量 : 0.6 kg
数量 : 3x2500

dataLink pro プリンターのためのフィルム

Ref. 439 052

dataLink proプリンターのためのテルミック・フィルム

箱サイズ : 2.88x11.5x8.5 cm
総重量 : 0.22 kg
数量 : 1

バーコードリーダー

Ref. 522 000

バーコードリーダー (1D)

箱サイズ : 26x16.5x11 cm
総重量 : 0.66 kg
数量 : 1

チューブ

チューブ

A GL45 ガラスボトル用コネクションキット

413 003 - GL45 ガラスボトル用コネクションキット

  • C チューブ用錘
  • E フィルター PTFE

A

GL45 ガラスボトル用コネクションキット

Ref. 413 003

GL45 ガラスボトル用オートクレーブ可能コネクションセット

箱サイズ : 12x10x8 cm
総重量 : 0.08 kg
数量 : 1

チュービング

Ref. 413 006

クリーニングポンプ用フィルター付きシリコンチュービング

箱サイズ : 12x10x8 cm
総重量 : 0.04 kg
数量 : 1

リンス槽用フィルター

Ref. 413 009

リンス槽用フィルター 2個セット

箱サイズ : 12x10x8 cm
総重量 : 0.02 kg
数量 : 2

C

チューブ用錘 (Ø 3 mm)

Ref. 413 028

チューブ用錘 5 個セット (内径 Ø 3 mm)

箱サイズ : 12x8 cm
総重量 : 0.04 kg
数量 : 5

GL45 ボトル用ダブルコネクションキット

Ref. 414 004

GL45ボトルからダブルに接続をするときのダブルコネクション キット

ボックス: 18x25 cm
総重量: 0.08 kg
数量: 1

E

PTFEフィルター 0.2 μm
(Ø 25 mm)

Ref. 513 023

GL45ボトル用オートクレーブ可能なPTFEフィルター(0.2µm)5個セット

ボックス: 12x10x8 cm
総重量: 0.02 kg
数量: 5
